DG5000

2019-3-11



一、点击下载主要参数

二、点击下载型号

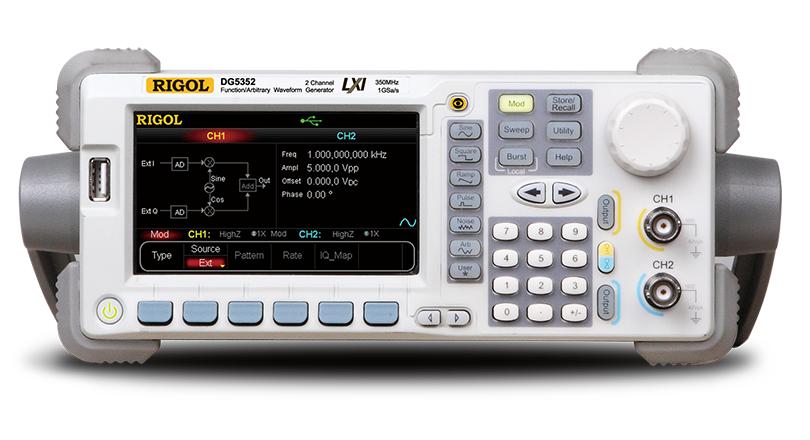

DG5000集任意波形发生器、脉冲发生器、IQ基带源/中频源、跳频源、码型发生器、函数发生器6大功能于一身;采用DDS直接数字频率合成技术,可生成稳定、精确、纯净和低失真的输出信号;人性化的界面设计和键盘布局,给用户带来非凡体验;丰富的标准配置接口,可轻松实现仪器远程控制,为用户提供更多解决方案。该系列包括单、双通道型号,两通道的功能完全对等,通道间相位精确可调。



 1G Sa/s采样率,128M任意波长度
 支持内外IQ调制功能
 丰富的模拟/数字调制功能
 丰富的扫频功能(标配)
 直观的星座图显示
 ●选配跳频功能
 丰富的接口,支持数字逻辑输出




1G Sa/s采样率,14bits垂直分辨率

任意波频率高达50MHz,且播放模式下采样率可调。幅度准确度达到“±设置值的1%±1mVpp”。


丰富的扫频功能

       支持由低频向高频或由高频向低频扫描输出,扫描类型包括线性、对数和步进,可设定“标记”频率,满足更多幅频测试应用需求。


丰富的模拟/数字调制功能

        调制类型包括AM、FM、PM、ASK、FSK、PSK、PWM,且支持内部和外部调制源,满足更多教学或通信系统测试的需求。


支持跳频功能

       最小跳频间隔达80ns,最多可编辑4096个跳频频点。可满足跳频通信教学及相关测试常见需求。


支持内外IQ调制功能

       调制方式包括4QAM、8QAM、16QAM、32QAM、64QAM、BPSK、QPSK、OQPSK、8PSK、16PSK,且支持内部和外部调制源。


丰富的接口

       提供标准USB,GPIB,LAN(LXI)远程通信接口,采用标准VISA驱动,方便系统集成客户的测试需求。通过选配数字逻辑输出模块DG-POD-A可输出16路数字信号,实现模拟混合信号发生器功能。
